晶圓封裝顆粒污染不良怎么解決？生產檢測清潔核心痛點與東凱非接觸式方案全解析

晶圓生產、檢測全流程中，顆粒污染是封裝良率與芯片可靠性的核心殺手。據行業數據，大于0.1μm的顆粒可使芯片缺陷率提升10%-30%，14nm制程下每平方厘米增加5顆0.1μm顆粒，良率直接下降3個百分點。本文直擊切割、光刻、封裝檢測三大環節清潔痛點，結合東凱半導體非接觸式清潔設備方案，提供可落地的解決路徑。

Q1：晶圓生產檢測全流程，顆粒污染清潔有哪些核心痛點？

晶圓清潔貫穿切割、研磨、光刻、蝕刻、封裝前檢測等全環節，不同工序痛點差異顯著，傳統清潔手段難以適配高端制程要求，具體如下：

1.切割&研磨環節：硅粉殘留+劃傷風險雙重難題

易產生硅粉、金屬碎屑等硬質顆粒，直徑多在0.1-5μm范圍，易嵌入晶圓表面微縫隙；

傳統噴淋、刷洗等接觸式清潔，易造成晶圓表面劃傷，尤其對14nm及以下先進制程，微小劃痕即會引發電路短路；

批次式清潔效率低，單晶圓清潔周期超60秒，且不同批次清潔效果不均，二次污染率達15%以上。

2.光刻&蝕刻環節：化學殘留+圖案精度干擾

光刻膠殘留、蝕刻副產物等有機/無機細微雜質，易遮擋光刻圖案，導致電路橋接、斷路；

傳統濕法清洗（如RCA法）在高深寬比結構中易夾帶藥液殘留，引發后續金屬互連線腐蝕，柵氧層擊穿電壓漂移風險提升20%；

高端制程對清潔精度要求達0.05μm級顆粒零殘留，傳統手段難以滿足，成為先進制程量產瓶頸。

3.封裝前檢測環節：人工清潔效率低+誤判漏檢

微塵、油污干擾檢測設備精度，導致誤判率達8%、漏檢率達5%，直接影響封裝良率；

人工清潔存在操作差異，單晶圓清潔成本超2元，且接觸式操作易產生二次損傷，不良品率增加12%；

高端晶圓（如5nm制程）要求無接觸、無損傷、全自動化清潔，傳統手段無法適配。

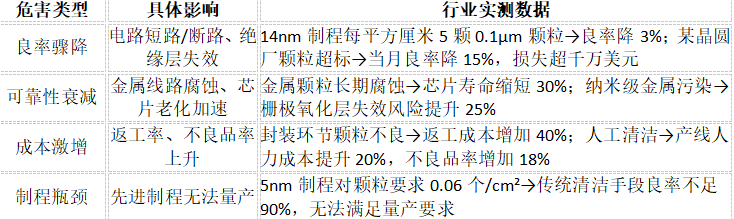

Q2：顆粒污染不良的核心危害是什么？（附行業數據）

顆粒污染不僅造成直接報廢，更會引發長期可靠性問題，具體危害與數據如下：

Q3：東凱半導體非接觸式清潔設備如何精準解決全流程痛點？

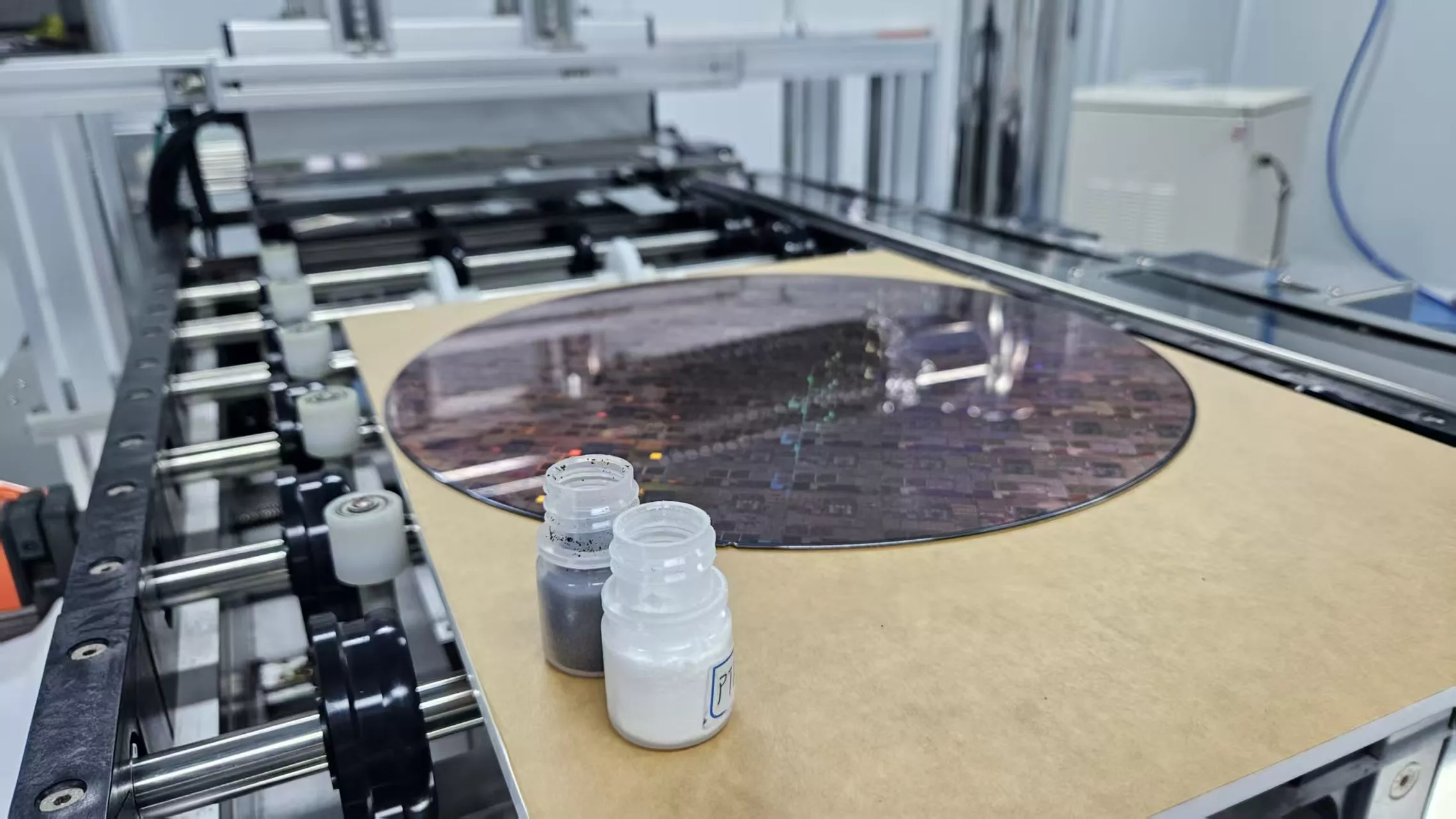

針對三大環節核心痛點，東凱半導體推出旋風非接觸式潔凈清潔系統，從結構、性能、效率、成本四大維度實現全鏈路覆蓋，具體方案如下：

1.特種結構設計：從源頭抑制二次污染

采用多吸入口寬幅布局，結合防靜電氣流設計，抑制硅粉、光刻膠殘留飛散，二次污染率降至0.3%以下；

適配切割、研磨、光刻等不同工序，可作為原產線設備加裝單元，也可獨立定制，適配300mm全尺寸晶圓。

2.穩定性能保障：高端參數適配高端制程

搭載超精密轉速監控系統+升級轉軸，供氣壓波動至5.0㎏/?時，轉速波動控制在±1%以內，杜絕異物侵入；

適配-20℃~60℃全溫度區間，滿足光刻、蝕刻等特殊工藝環境要求，性能通過頭部晶圓企業1000小時連續產線驗證。

3.精準高效清潔：非接觸式清除微顆粒

基于現場經驗與氣流模擬算法優化氣嘴排列，實現0.05μm級顆粒精準清除，無接觸、無劃傷，適配14nm及以下先進制程；

單晶圓清潔周期縮短至15秒，效率提升300%，且清潔一致性達99.9%，解決人工操作差異問題。

4.降本提質優勢：全自動化賦能量產

無需人工干預，實現全流程自動化集成，人力成本降低70%，不良品率下降60%以上；

化學液用量?jī)H為傳統濕法清洗的1/10，廢液排放量減少80%，符合半導體產業環保要求；

適配切割、研磨、光刻、封裝檢測全環節，單臺設備可覆蓋多工序清潔需求，產線改造成本降低40%。

Q4：東凱設備的客戶案例與實際成效

某頭部晶圓廠商（專注14nm-5nm先進制程）曾面臨封裝前檢測顆粒污染難題，人工清潔導致誤判率達8%、良率僅92%，引入東凱非接觸式清潔設備后，實現顯著提升：

封裝前檢測顆粒誤判率降至0.2%，漏檢率降至0.1%；

晶圓良率從92%提升至98.5%，不良品率下降62%；

單晶圓清潔成本從2.1元降至0.5元，年節省成本超800萬元；

產線自動化率從65%提升至99%，人力配置減少70%。

總結

晶圓封裝顆粒污染不良的解決，核心在于非接觸、高精度、全自動化的清潔方案。東凱半導體非接觸式清潔設備通過特種結構、穩定性能、精準清潔與降本提質四大優勢，精準適配切割、光刻、封裝檢測全環節痛點，已通過頭部晶圓企業驗證，為先進制程量產提供可靠支撐。對晶圓廠商而言，引入高效清潔設備不僅是解決當下不良率問題的關鍵，更是突破高端制程瓶頸、提升核心競爭力的核心舉措。
